教學教具設計方案–仿復古織布機
此機器設計目的,主要呈現早期織布機編織圖樣資料讀卡想法及機器運作機制用現代電機控制方式部份還原其運作方式,並以半自動方式呈現出來。主要讀卡,換織針皆以自動機械方式呈現,而飛梭穿線,理線,捲線考量到設計的複雜性,目前須用手動方式完成,但其基本結構皆有設計呈現出來,非常適合教學展示使用。

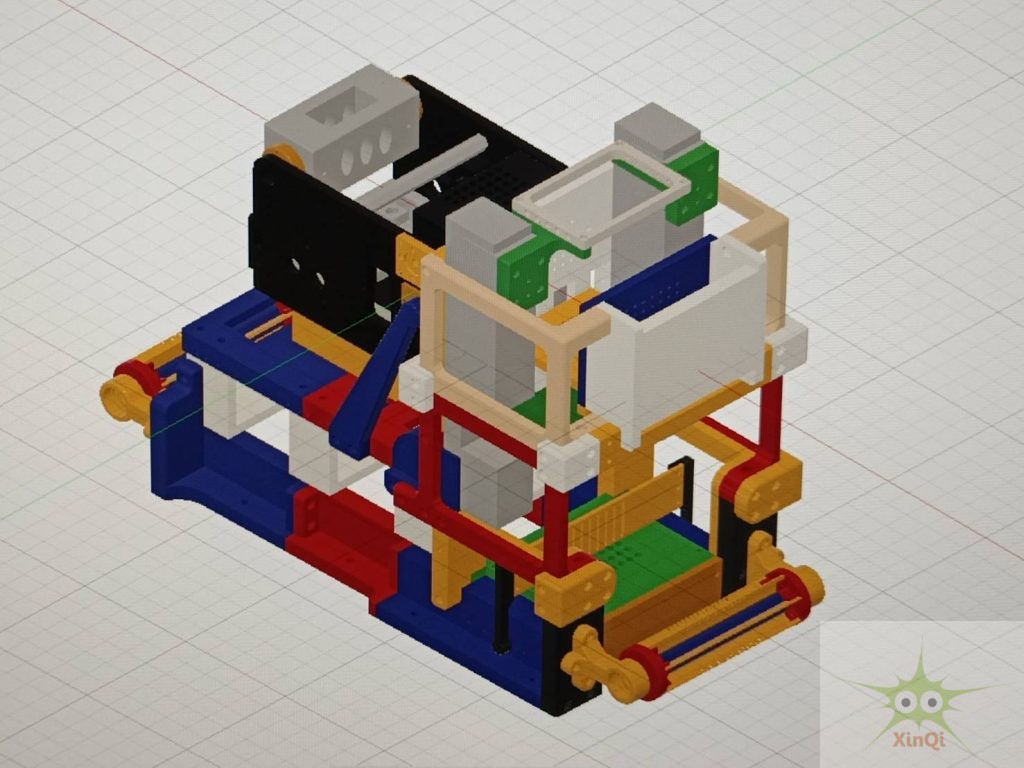

3D外觀及零件建構完成圖

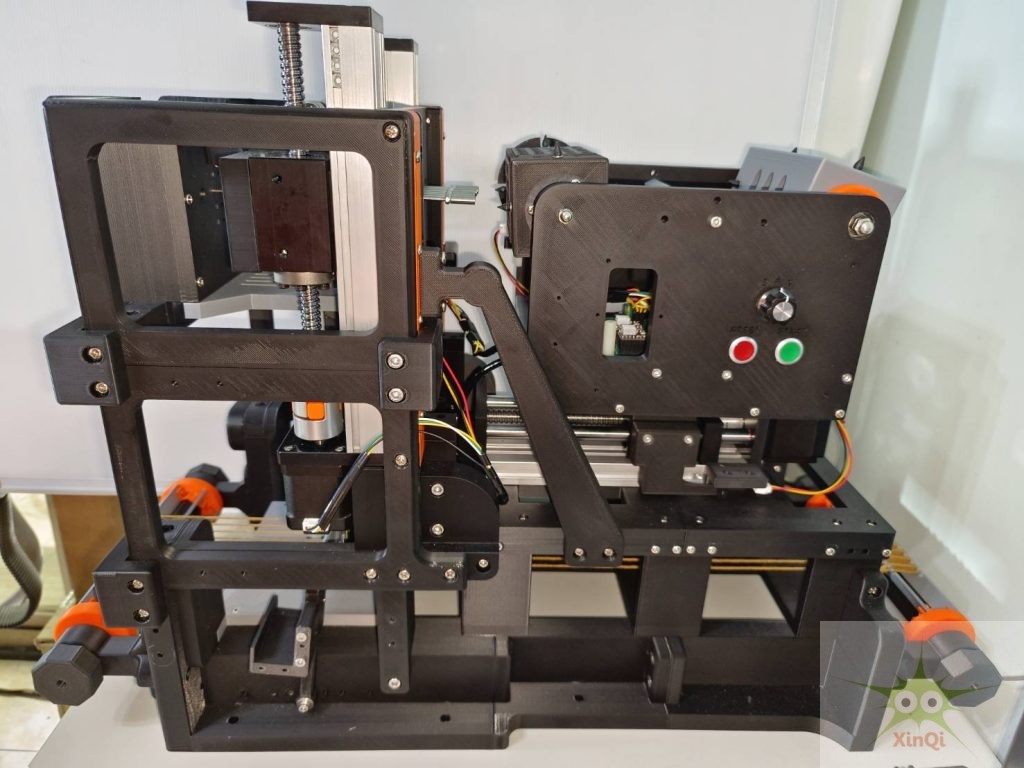

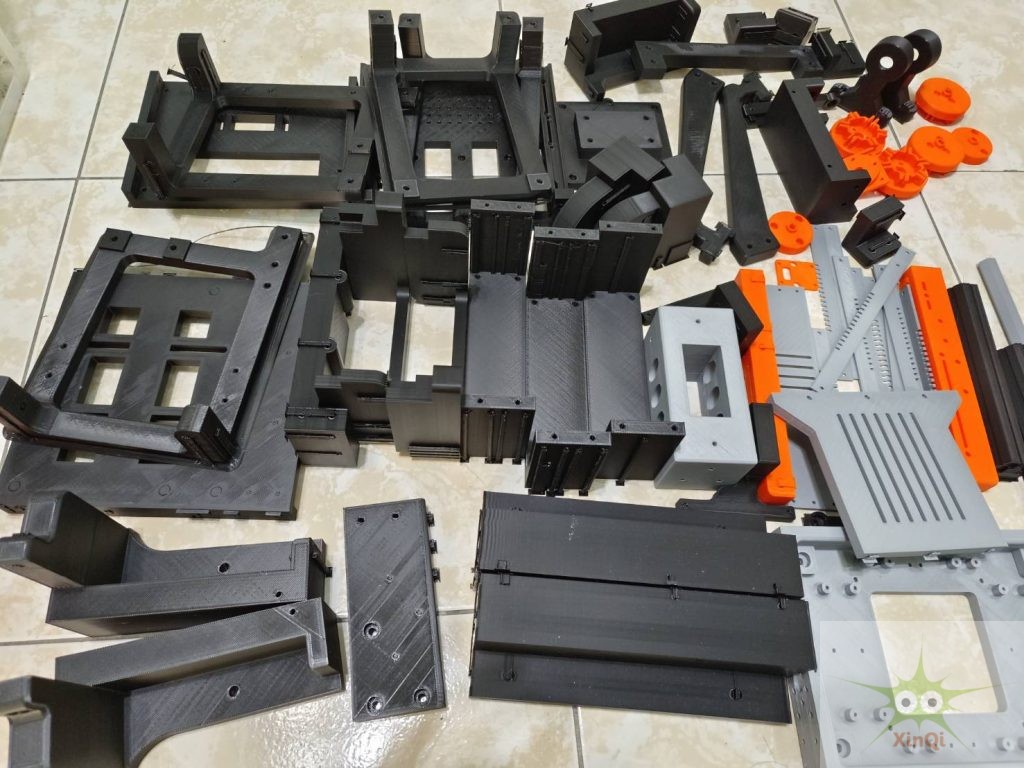

全套機器構建,除了馬達驅動滾珠滑台外,全部皆自繪機構,並且由3D列印出個別組件,加以組裝完成.所有大大小小3D件約有100件左右,機器本體長寬高約為700x350x500mm .這應該是本工坊到目前為止最大的一組機械電控3D整合的作品了.

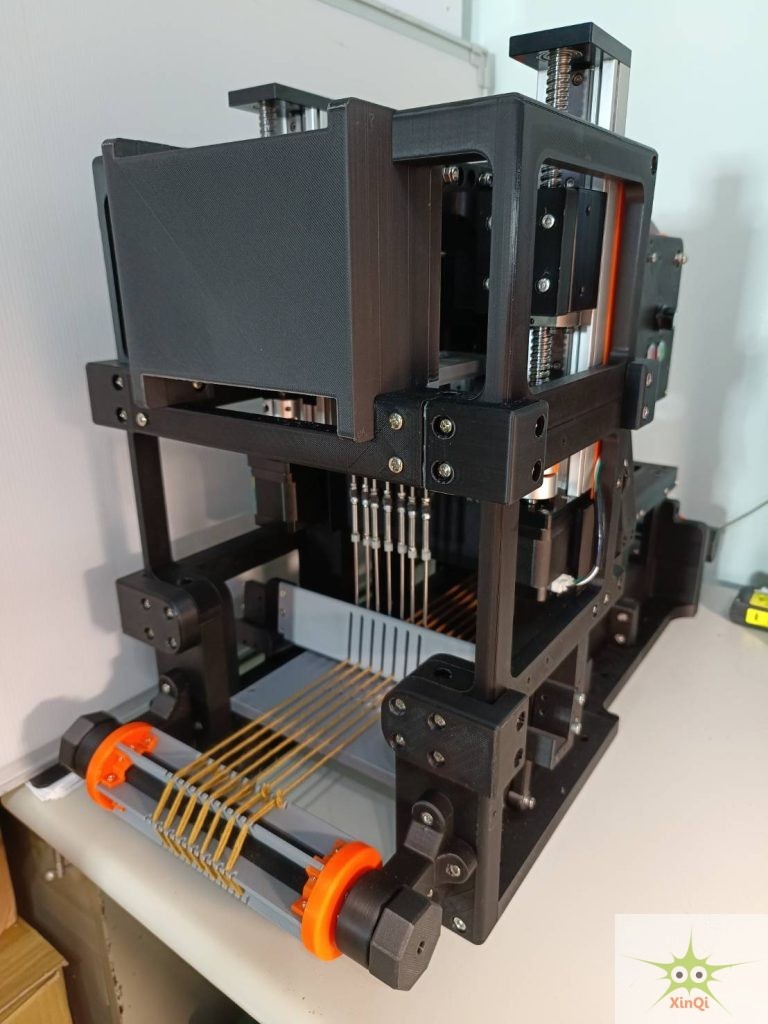

機器運作設計,主要以教學展示考量為主
| 模式 | 功能選擇切換 | 機器運作方式 | 備註 |
| 1 | S | 單步運作(1個完整的機械動作) | 1 |
| 2 | A | 運行3分鐘後停止 | 2 |
| 3 | T | 測試(教學)模式 | 3 |

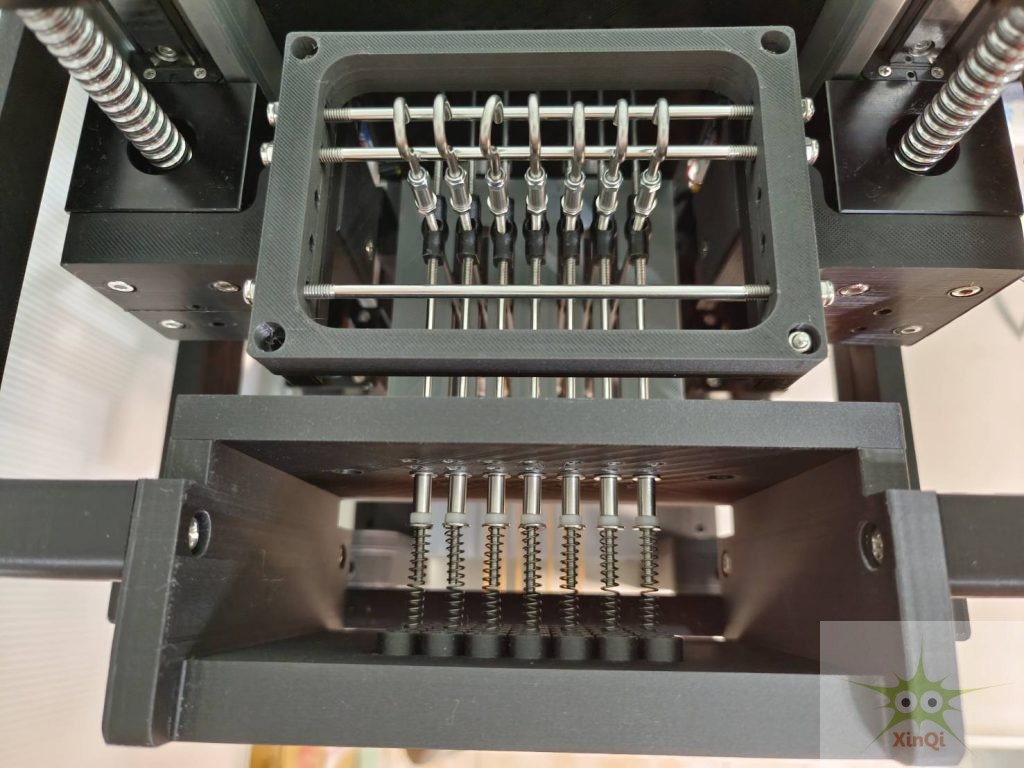

所有機械動作元件,差不多都是憑空想像並找尋相似元件修改而來.

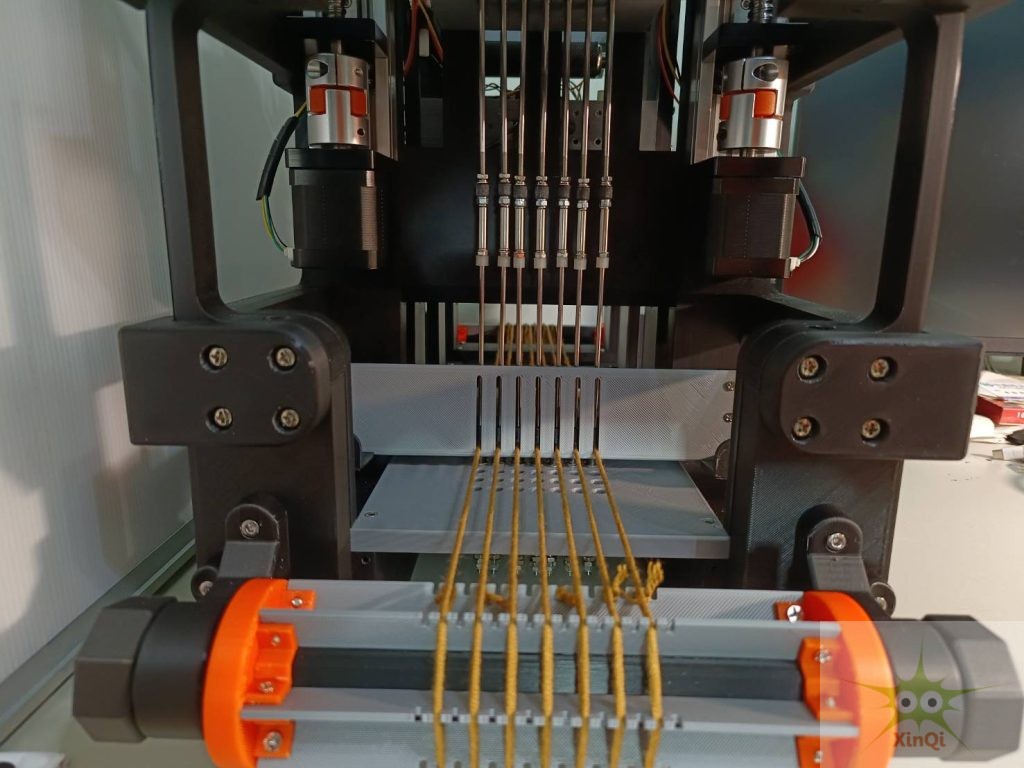

主要編織的位置,若有後續機型要延伸,這裡是需要修改的重點.
好了,只能說到這裡,點到為止了!
