超音波防盜警報控制器

本專題主要利用超音波模組設計一個簡單的警報器,您也可以把它當成防盜器,來客告知器,互動控制器…等應用,量測最大有效距離為400cm左右,可設定偵測距離,有效設定值為350cm內.

,設計最大不同的巧思在小型化及實用性.

功能:

• LCD 8×2顯示幕
• 量測最大有效距離為400cm
• 可設定偵測距離,有效設定值為 5~350cm
• 可設定警報時間,有效設定值為 1~250秒
• 按鍵操作設定
• 可當防盜器,來客告知器,互動控制器使用
• 可控制1組信號輸出,帶LED指示

主要軟硬體架構以arduino 控制板為核心,基本原理,還有該下載的庫函數可參考 旗標出版社 趙英傑所著的 超圖解arduino互動設計入門一書 相關單元.

我個人喜歡將專題以手工焊接方式作成完整成品或半成品,有兩個主要想法—1.可以減少電路干擾或誤動作機率(因為插線方式容易有接觸不良問題,若線路太長也容易引起不必要之信號干擾), —2.方便收藏 ,也可以成為求學或求職的加分利器.當然透過實作的過程,也可以累積別人帶不走的經驗值.

超音波感測的應用相當廣泛,相關的學理,我不在這裡探究,本文主要描述專題功能及製作的大致過程.

線路圖

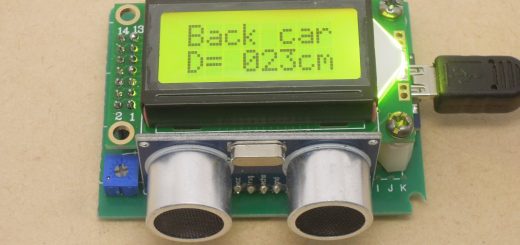

專題大致的零件,因實際功能會有增減.,部分製作重點,可參考—超音波測距器(身高量測器)

主畫面

按SET鍵一次,進入距離設定,小於等於距離設定值時,觸發警報

再按SET鍵一次,進入警報時間設定,(表示觸動警報後要持續叫多少時間).

Alarm觸發時的畫面,蜂鳴器叫,LED on

再按SET鍵一次,回到主畫面 (請注意要在主畫面狀態下,超音波偵測機制才會啟動,主要考量初學者的程式接受度,讓程式簡單化)
