工控作品設計方案–工控氣動閥門模擬器

如果在工業控制上, 常常為了校正氣門動作時間及氣壓大小,而傷透腦筋,這套工具可能就很適合您 。

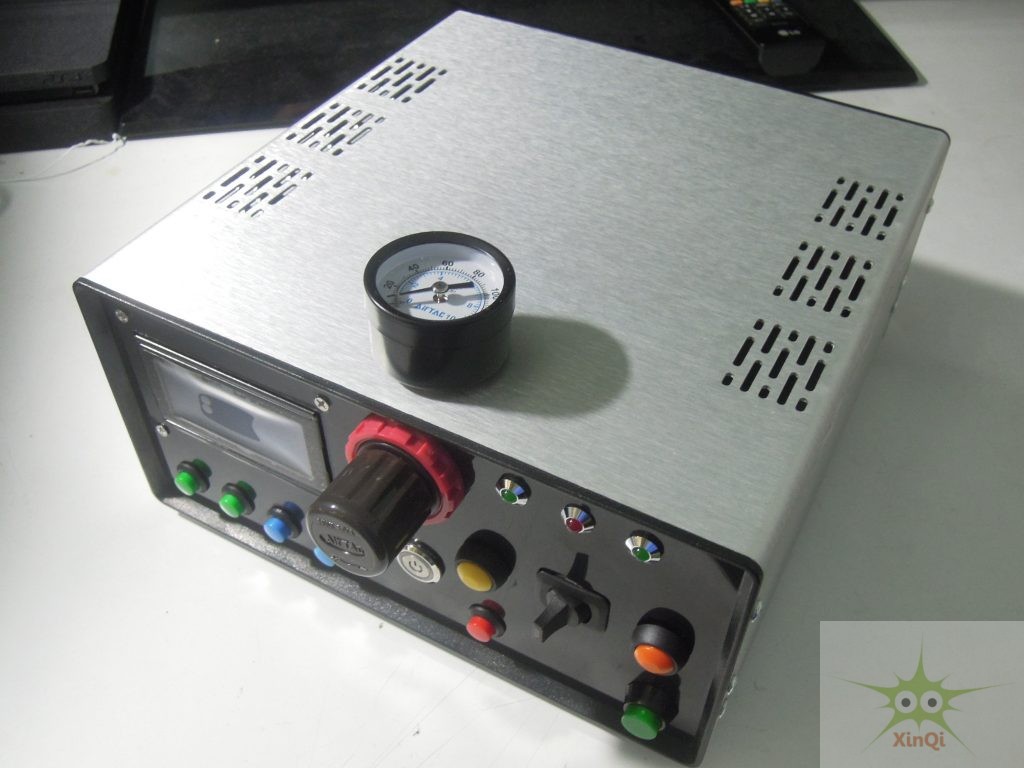

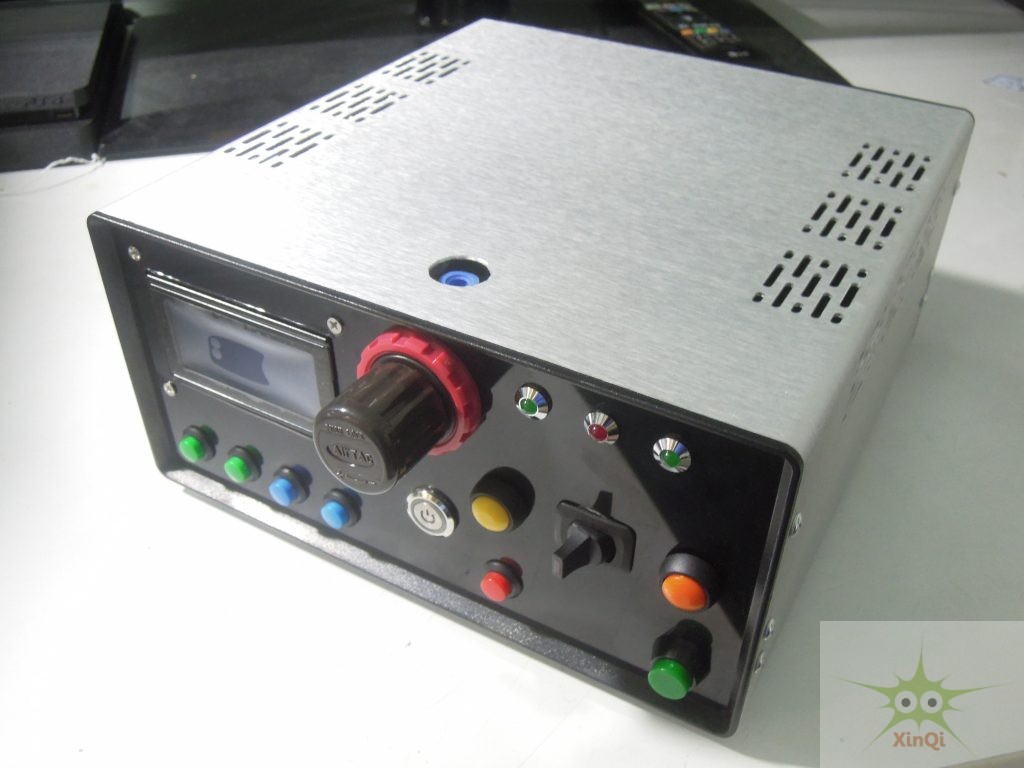

此機器具有(手動/自動)動作執行功能,正/倒數功能,雙氣門(進氣/出氣)交互動作設計 ,可獨立設定動作時間(斷電不消失)和LCD同時顯示動作時間(目前解析度0.1Sec), 回授信號偵測功能, 動作時間異常警報功能。

此機器為自主研發,部分軟硬體功能可依客戶實際需求彈性修改,歡迎詢問!

設定範圍:

操作說明:

• ENTER KEY : AUTO 執行啟動鍵,每執行A/B各一次,則DOWN COUNTER 減1。
• MANUAL KEY : MANUAL執行鍵,按一次執行A,再按一次執行B,循環交替,每執行A/B各一次,則UP COUNTER 加1。
• 當進入AUTO OR MANUAL 模式執行時,系統設定模式無法操作設定,除非關機再開(或按RESET鍵)。
• 當進入AUTO OR MANUAL 模式執行時,AUTO 及MANUAL 無法切換執行,若強制切換時,系統只會執行原先執行模式,並且不受影響。
• 當進入AUTO OR MANUAL 模式執行時,Bypass ENABLE/DISABLE可隨時切換改變。
• 新增TimeA,TimeB動態計時器,即A/B 氣閥動態執行時間LCD同步顯示,解度0.1sec。(此功能於MANUAL [PASS]執行模式下無效)
• 新增TimeA,TimeB動態計時溢位警報功能,即[SEN]SENSOR感測狀態下,A/B 氣閥實際動作時間>設定時間, 警報蜂鳴器叫,直到狀態解除或手動(按RESET)解除。

• 開機後,在尚未執行AUTO OR MANUAL 運作前,同時將UP KEY + DOWN KEY 按下,此時即進入設定模式。
• 當進入設定模式後,無法進行ENTER KEY OR MANUAL KEY 的操作。
• 當進入設定模式後,每按一次 MODE KEY ,則設定頁面會切換至下一設定頁面,直到離開設定模式。(依序為 Setup AUTO Counter -> Setup A Time -> Setup B Time-> 離開設定)。
• 搭配SHIFT,UP,DOWN KEY依據游標指示,即可修改該項設定參數。

LCD顯示狀態:

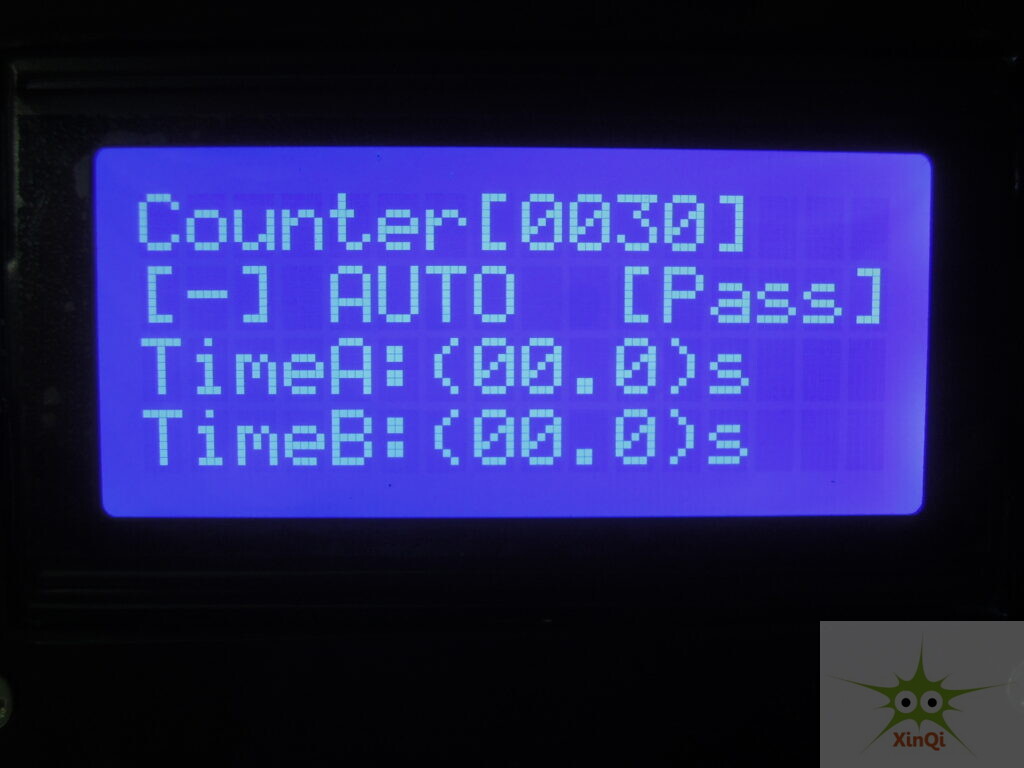

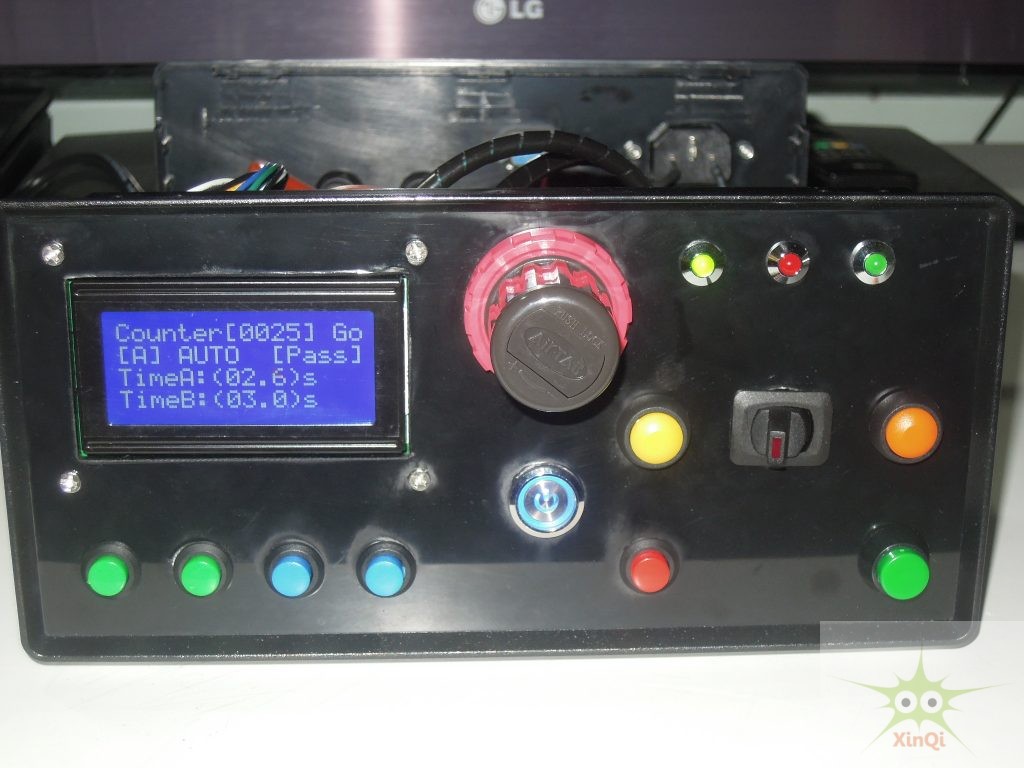

主頁面:顯示目前執行狀況,TIMERA,TIMERB會動態顯示目前執行秒數

開機後,在尚未執行AUTO OR MANUAL 運作前,同時將UP KEY + DOWN KEY 按下,此時即可進入設定模式。

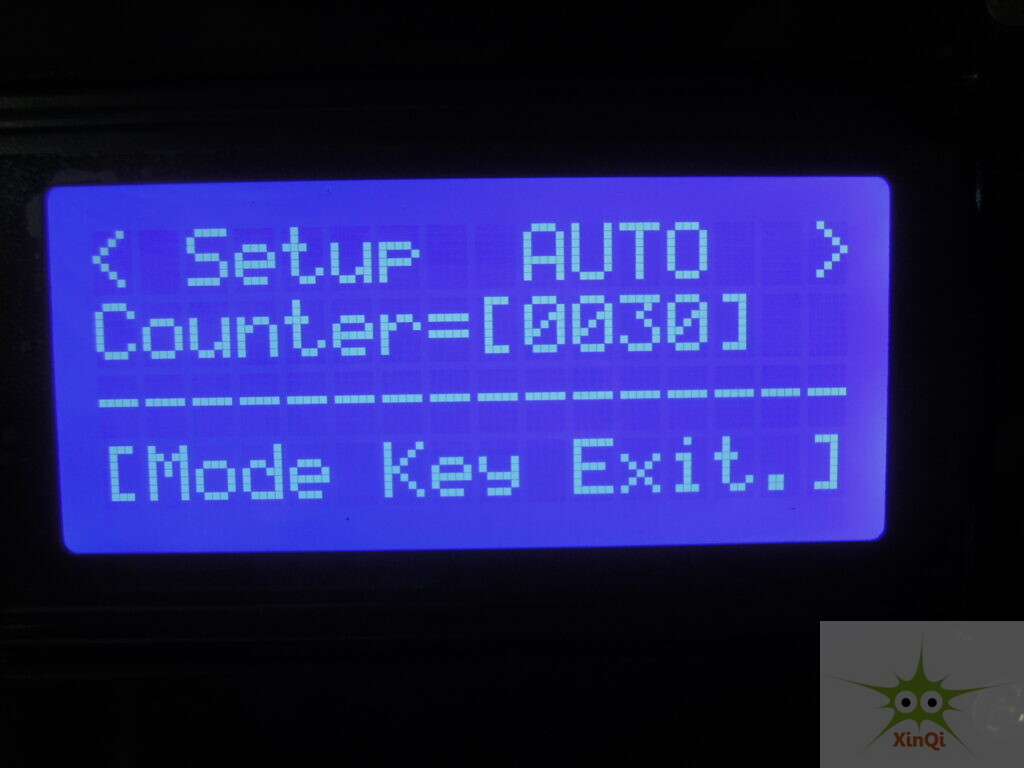

設定頁面:顯示及設定COUNTER數 0~9999次

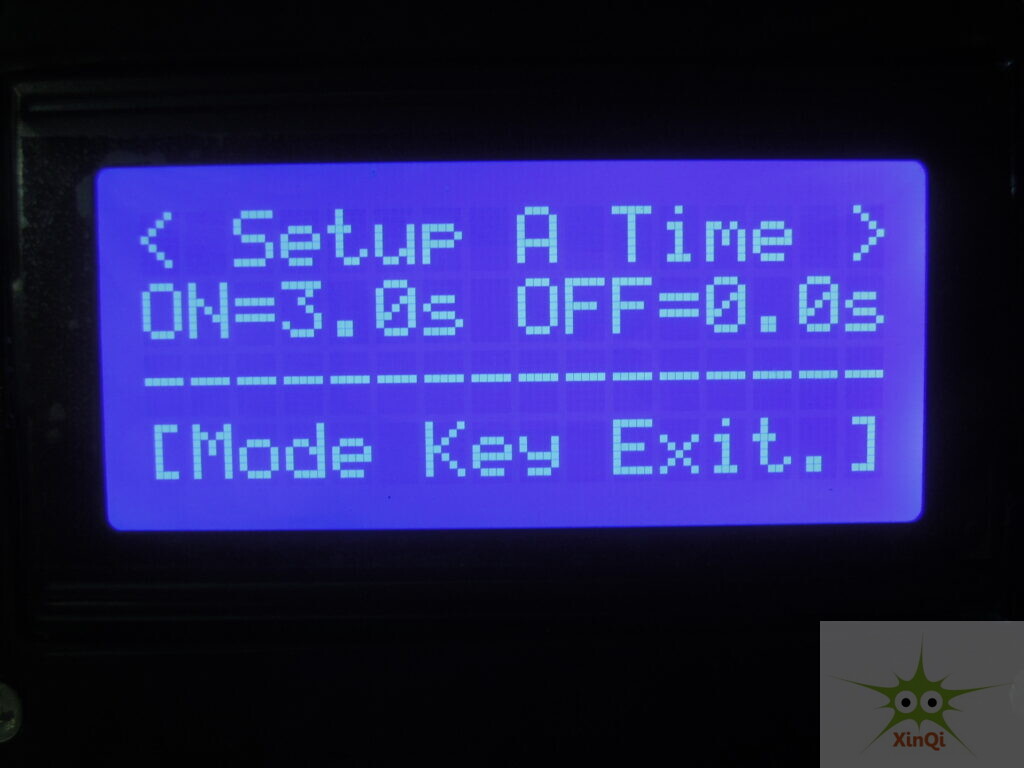

設定頁面:顯示及設定TIMER A執行參,ONTIME 0~9.9秒,ONTIME 0~9.9秒

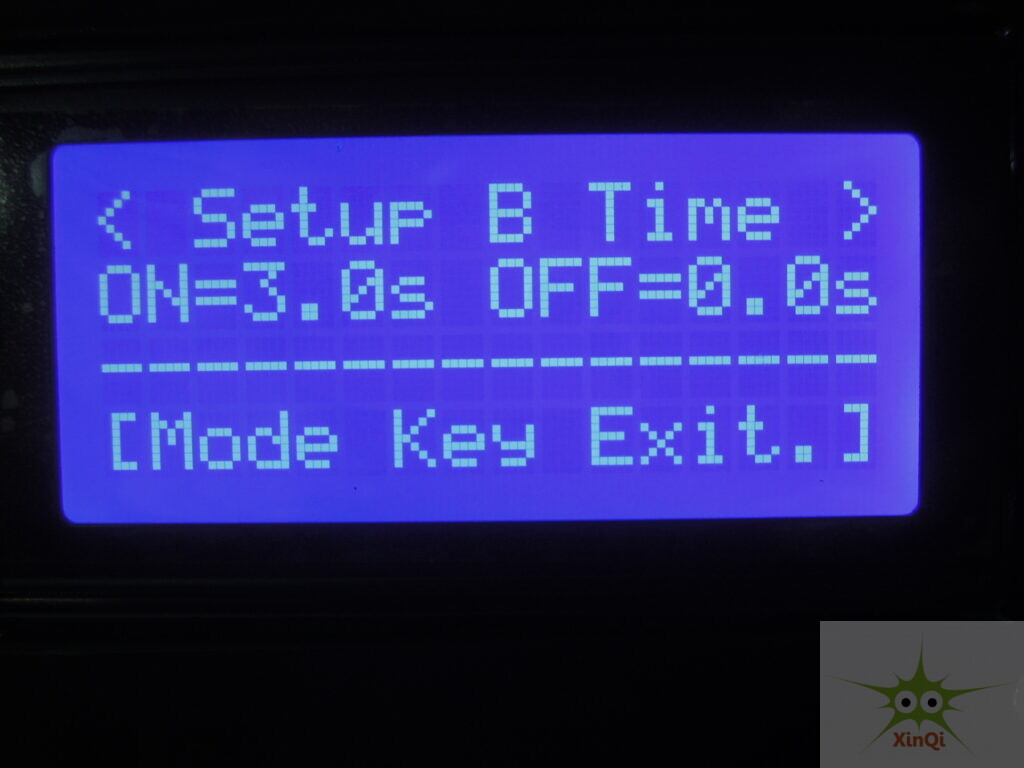

設定頁面:顯示及設定TIMER B執行參,ONTIME 0~9.9秒,ONTIME 0~9.9秒
