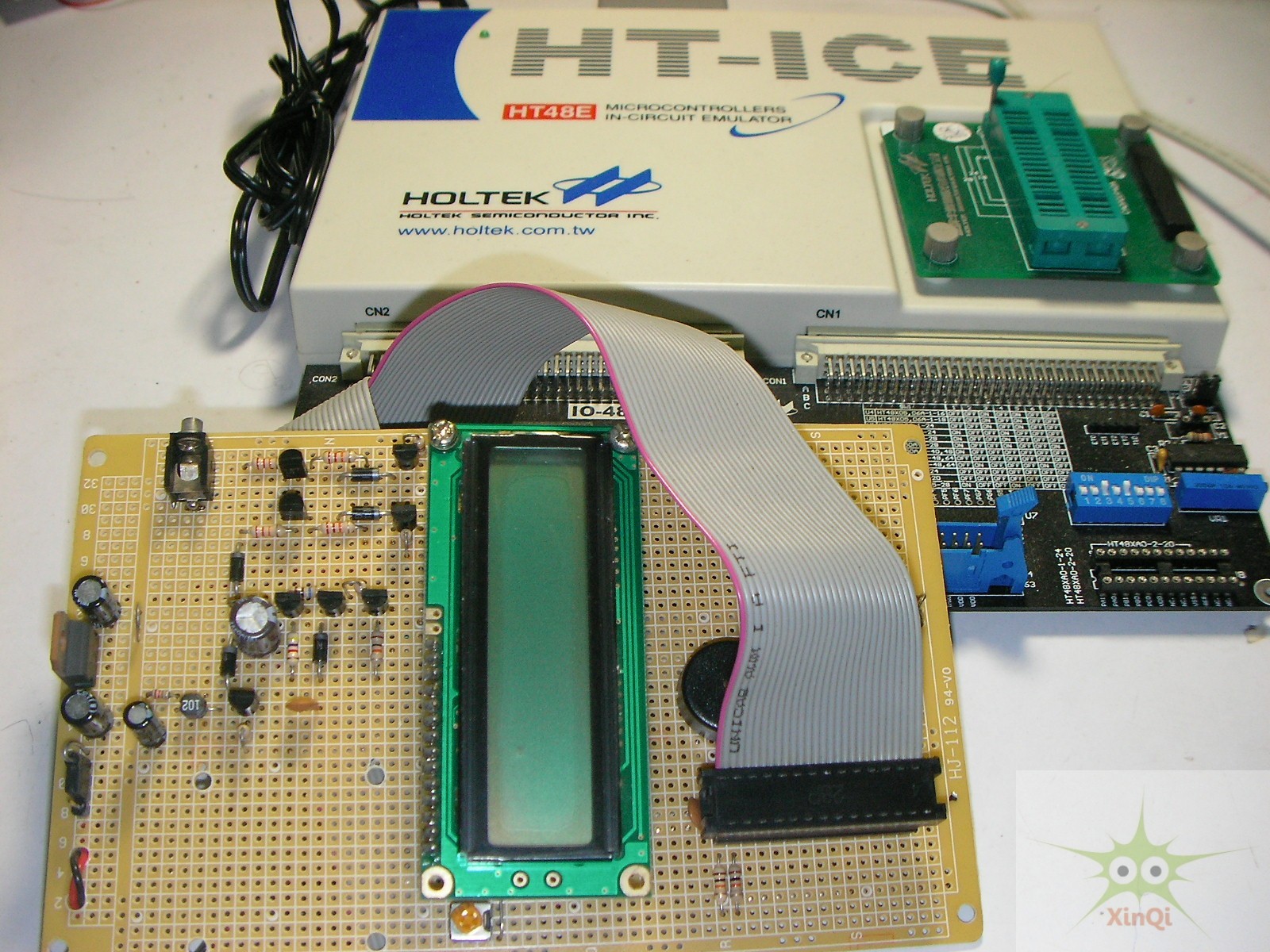

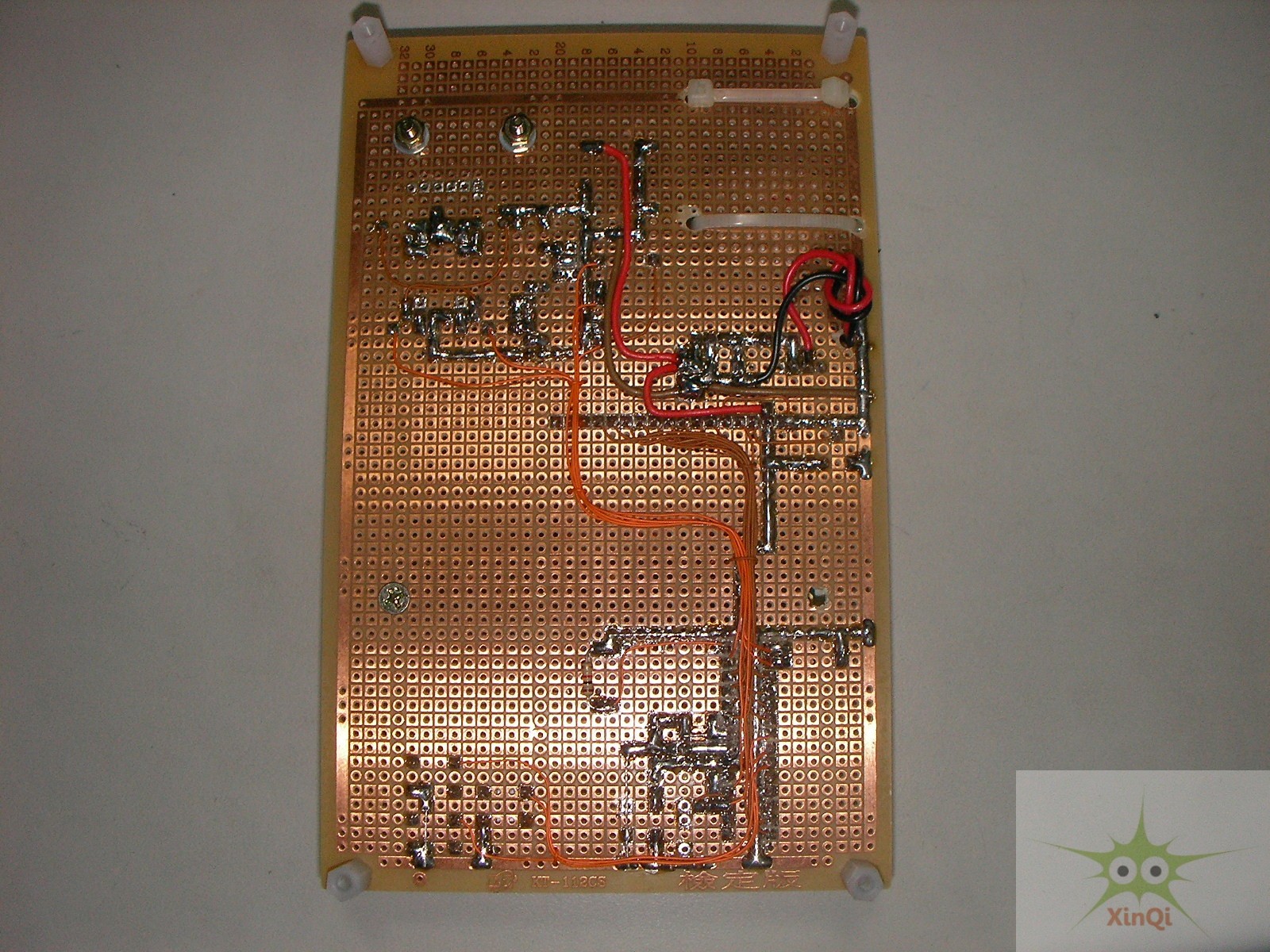

專案創作設計方案–LCM低週波電療機
本作品屬於生醫方面產品級的簡化之作,對於想要了解此領域的朋友,是一個相當不錯的參考作品 。
作品功能
- 產品級理論簡化移植至工作室專題。
- 單CH,正負雙相波設計。
- 12組固定電療模式。(MODE 1~12)
- 15段數位電位調整。(ADJ 1~15)
- TIMER功能。(TIMER 1~99分鐘)
- 頻率範圍(1Hz~120Hz)。
- 每一組模式有6個CYCLE,每一CYCLE 有個別操作秒數(CYCLE TIME及FREQUENCY,ON TIME,OFF TIME,REPEAT)。
電療相關知識
電療法(物理治療)包括直流交流電療、低週波電療、中頻電療、短波、、、等。主要用在復健治療方面。
低週波治療原理及方法，是以電子科技將微弱電流以低頻率方式接通於人體，利用電極片直接刺激肌肉及神經穴絡穴道，進行按摩使患部或按摩區域之肌肉、神經、血液循環得到放鬆與治療。
醫用電子學理相關書籍(例如:高立圖書出版的醫用電子學 85521 黃豪銘 著),有完整說明人體阻抗狀態,及一些學理根據,有興趣之人士可參考之。
本電路將脈波設計在 250uS , 正負相位交替輸出,依據內定電療模式,可做出類似真人按摩運動-柔捏、拍打、震動、搥打、按壓、推拿、舒筋、指壓、敲擊…等 。
警告:
- 有慢性心臟疾病或懷孕期婦女必需經醫師同意後方可使用!
- 貼片位置不可貼於心臟周圍及心臟前胸後背位置,以避免危險。
操作說明
- 接上9V電池。

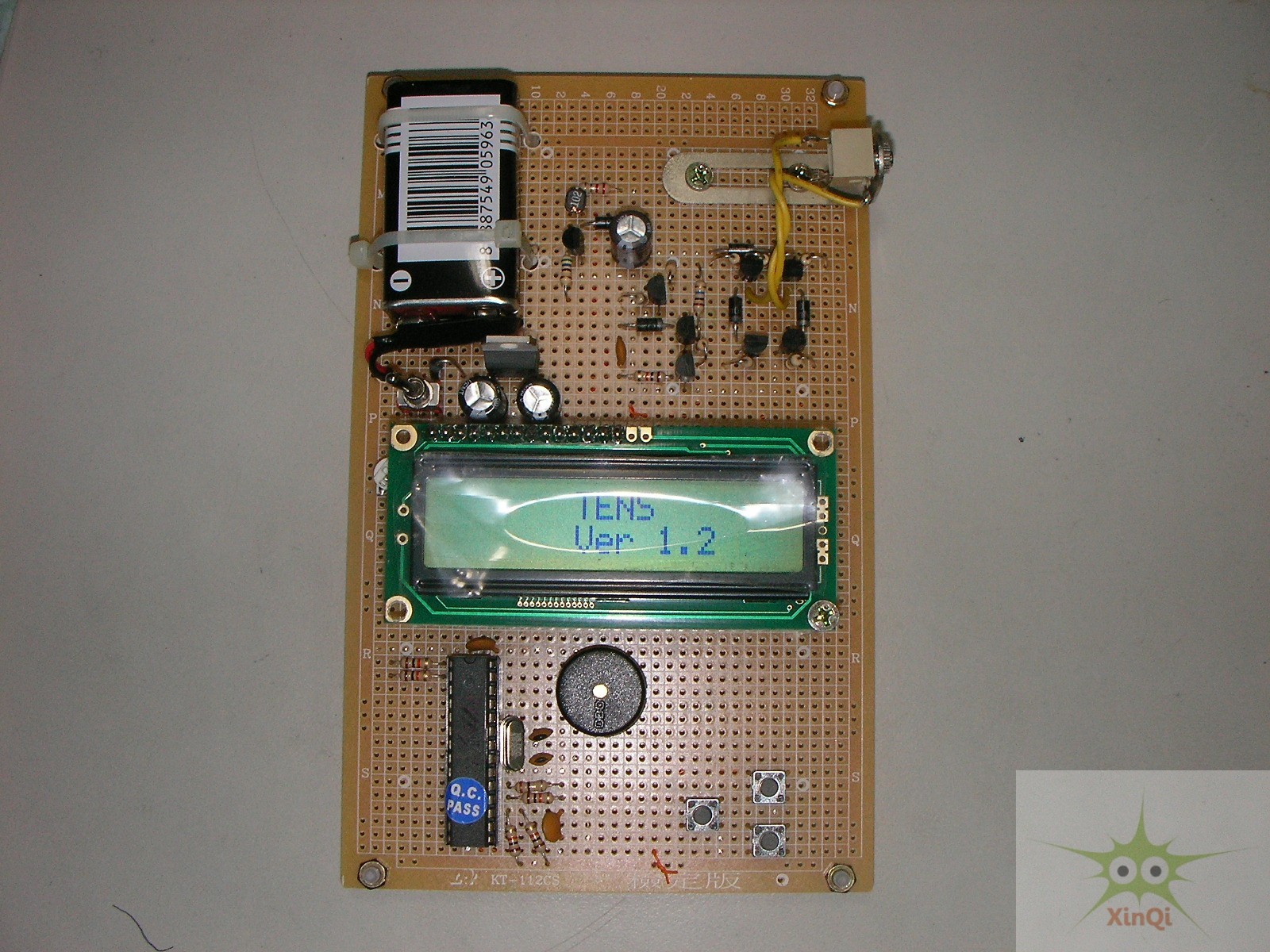

- JP1移至ON端,此時LCM會秀出版本畫面。
| TENS Ver 1.2 |
- UP 鍵->開機後,按第一次時,系統開機,LCM會秀出系統操作畫面。

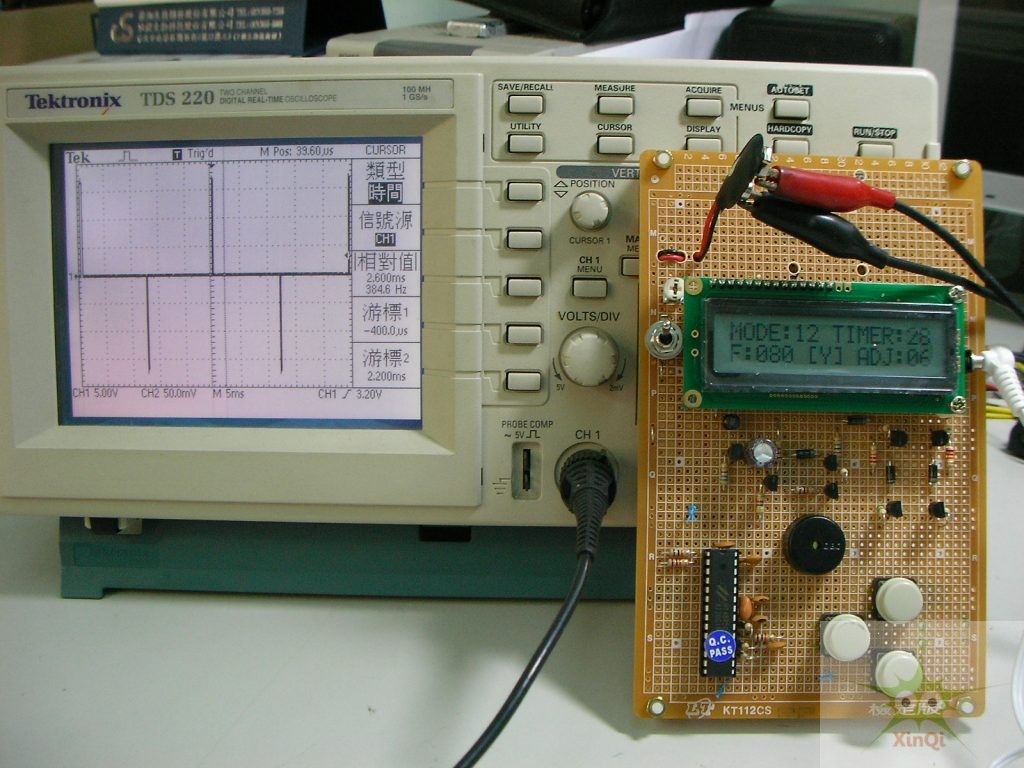

| MODE:01 TIMER:30 F: 0 [N] ADJ:00 |
按第二次時,調整ADJ (電壓輸出大小調整) 游標閃爍。
按第三次時,調整ADJ (電壓輸出大小調整) 1~15,每按一次加1 。(當ADJ>01時,電療信號正式輸出,LCM狀態畫面由[N]變為[Y])
若6秒內未再操作按鍵,則游標停止閃爍。
- DOWN 鍵->系統在開機狀態下,按第一次時,調整ADJ (電壓輸出大小調整) 游標閃爍。
按第二次時,調整ADJ (電壓輸出大小調整) 15~0,每按一次減1 。(當ADJ=00時,電療信號正式關閉,LCM狀態畫面由[Y]變為[N],若再按一次DOWN鍵時,則系統會離開,LCM回到版本畫面) 。
若6秒內未再操作按鍵,則游標停止閃爍。
- 按SELECT建->系統在開機狀態下,按第一次時,調整MODE 游標閃爍, 按第二次時,調整TIMER 游標閃爍, 按第三次時,調整ADJ 游標閃爍。若6秒內未再操作按鍵,則游標停止閃爍。
當進入MODE,ADJ 調整狀態時,按UP/DOWN 鍵可調整欲設定值,每按一次加/減值為1。
當進入TIMER調整狀態時,按UP/DOWN 鍵可調整欲設定值,每按一次加/減值為1,若按住不放約1.5S,則快速累加/遞減。
保留鍵,目前無作用。
- JP1->為電源ON/OFF開關JUMPER。
- 當倒數TIMER=0時,系統關機,LCM 回到版本畫面。
- 當高壓過高(通常是高頻率及貼片沒貼)時,Be!Be!Be! 系統關機,LCM 回到版本畫面。
