汽車倒車超音波警報器
本專題主要利用超音波模組設計一個簡單的汽車倒車警報器,可依據距離值發出不同間格的警報聲響,以提醒駕駛者注意車輛後方人員及物品,達成防撞目的.
功能:
- LCD 8×2顯示幕
- 量測最大有效距離大約為400cm
- 防撞距離<80cm內開始發出警報
主要軟硬體架構以arduino 控制板為核心,基本原理,還有該下載的庫函數可參考 旗標出版社 趙英傑所著的 超圖解arduino互動設計入門一書 相關單元.
我個人喜歡將專題以手工焊接方式作成完整成品或半成品,有兩個主要想法—1.可以減少電路干擾或誤動作機率(因為插線方式容易有接觸不良問題,若線路太長也容易引起不必要之信號干擾), —2.方便收藏 ,也可以成為求學或求職的加分利器.當然透過實作的過程,也可以累積別人帶不走的經驗值.
超音波感測的應用相當廣泛,相關的學理,我不在這裡探究,本文主要描述專題功能及製作的大致過程.
線路圖
專題大致的零件,因實際功能會有增減.
習慣上先做主要零件空間配置定位
焊接固定,大電流(正負電源),小電流(I/O信號….)使用不同粗細方式佈線.
下載Arduino程式至目標板

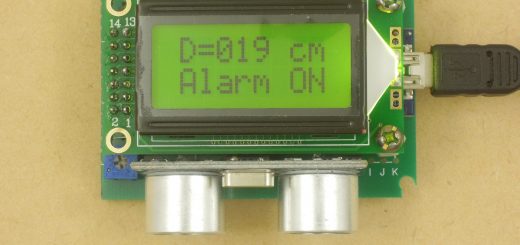

若焊接確,LCD幕將如下圖顯示(若無正確顯示,可調整藍色可變電阻看看)
