投幣計時計數器(手作)

描述

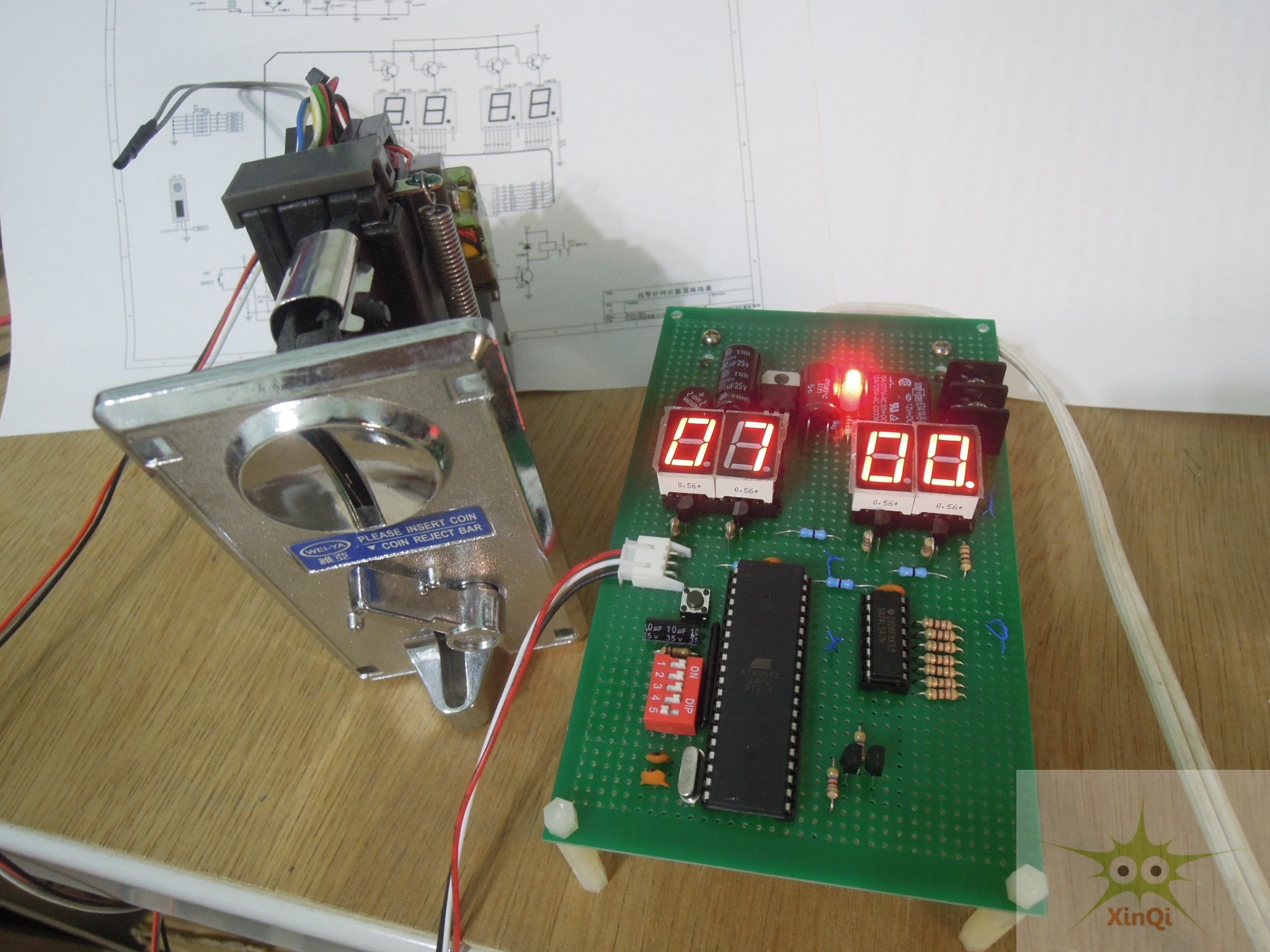

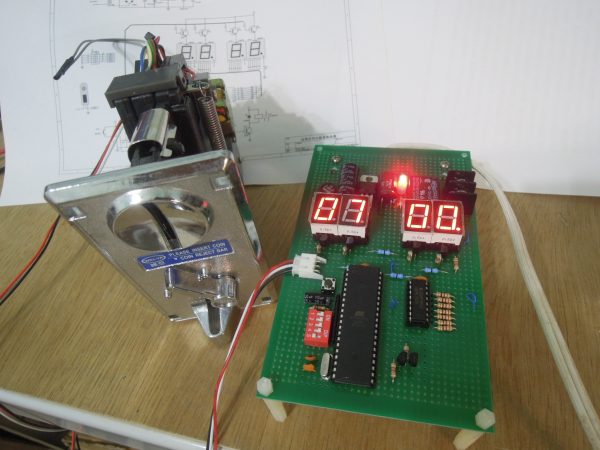

本作品主要是想要設計一投幣計時控制器,用來控制一些家電產品,如電動按摩椅,冷氣,TV GAME…等。當投幣後 RELAY ON,顯示器可以顯示目前可用時間(倒數計時分鐘數),亦可顯示目前投幣數量,當倒數時間到,先自動扣除投幣數量後,倒數計時時間亦會重新設置。當投幣數量及倒數計時時間都為0時,表示時間結束,RELAY OFF。

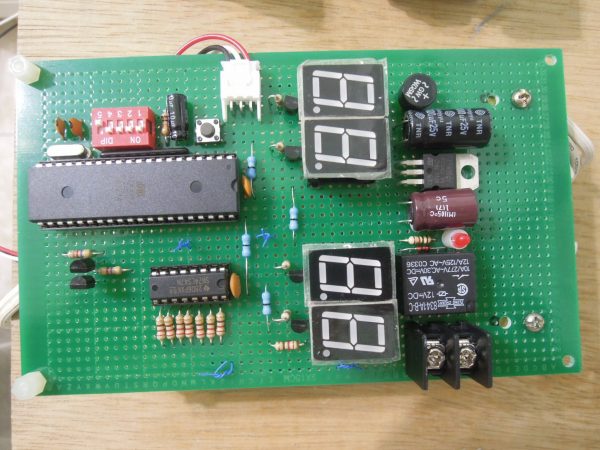

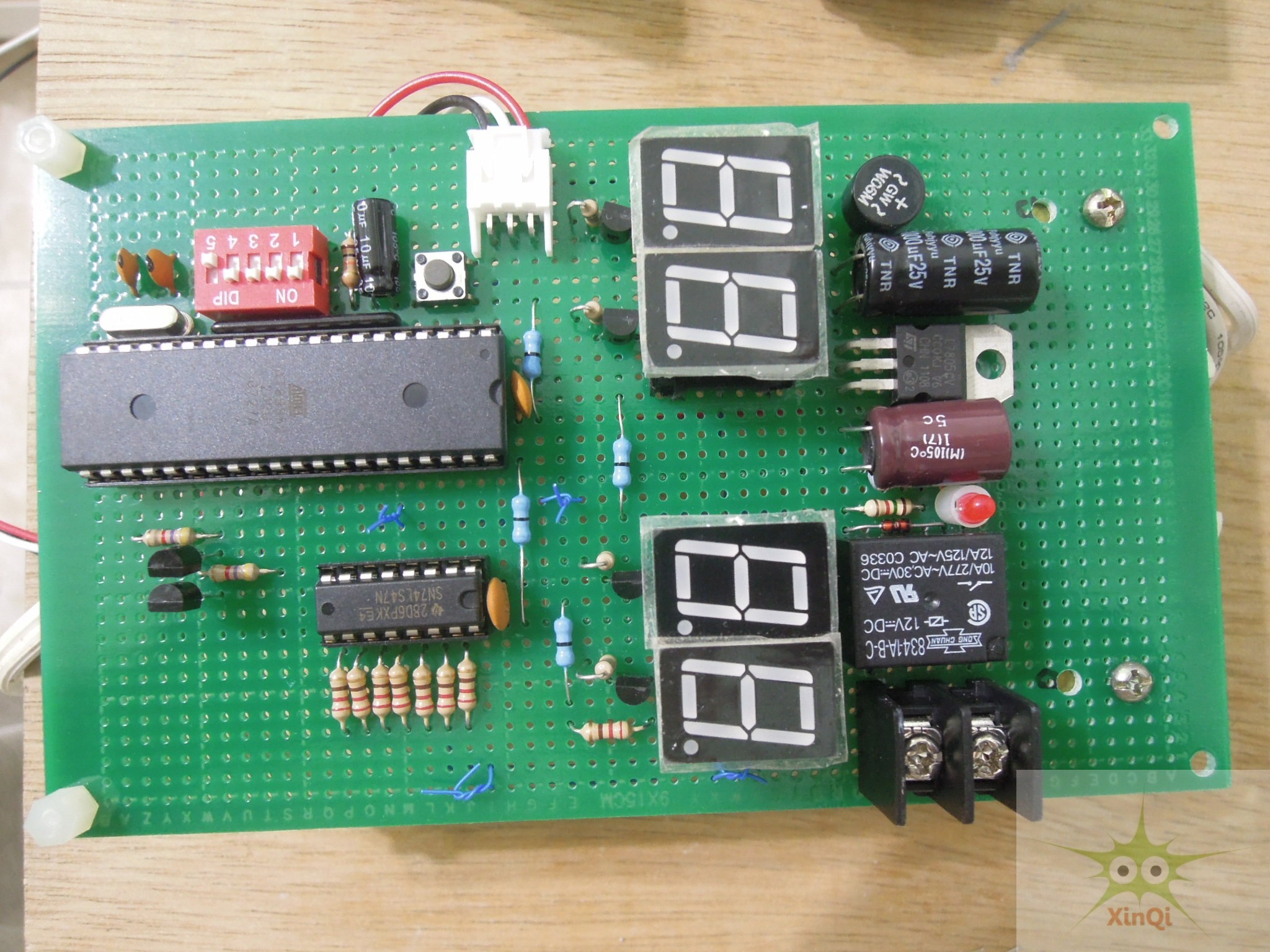

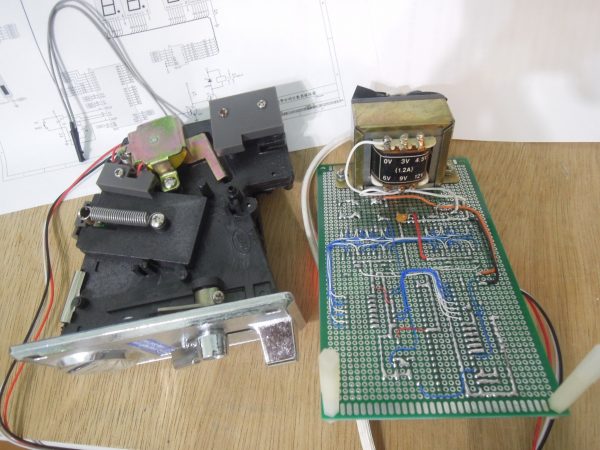

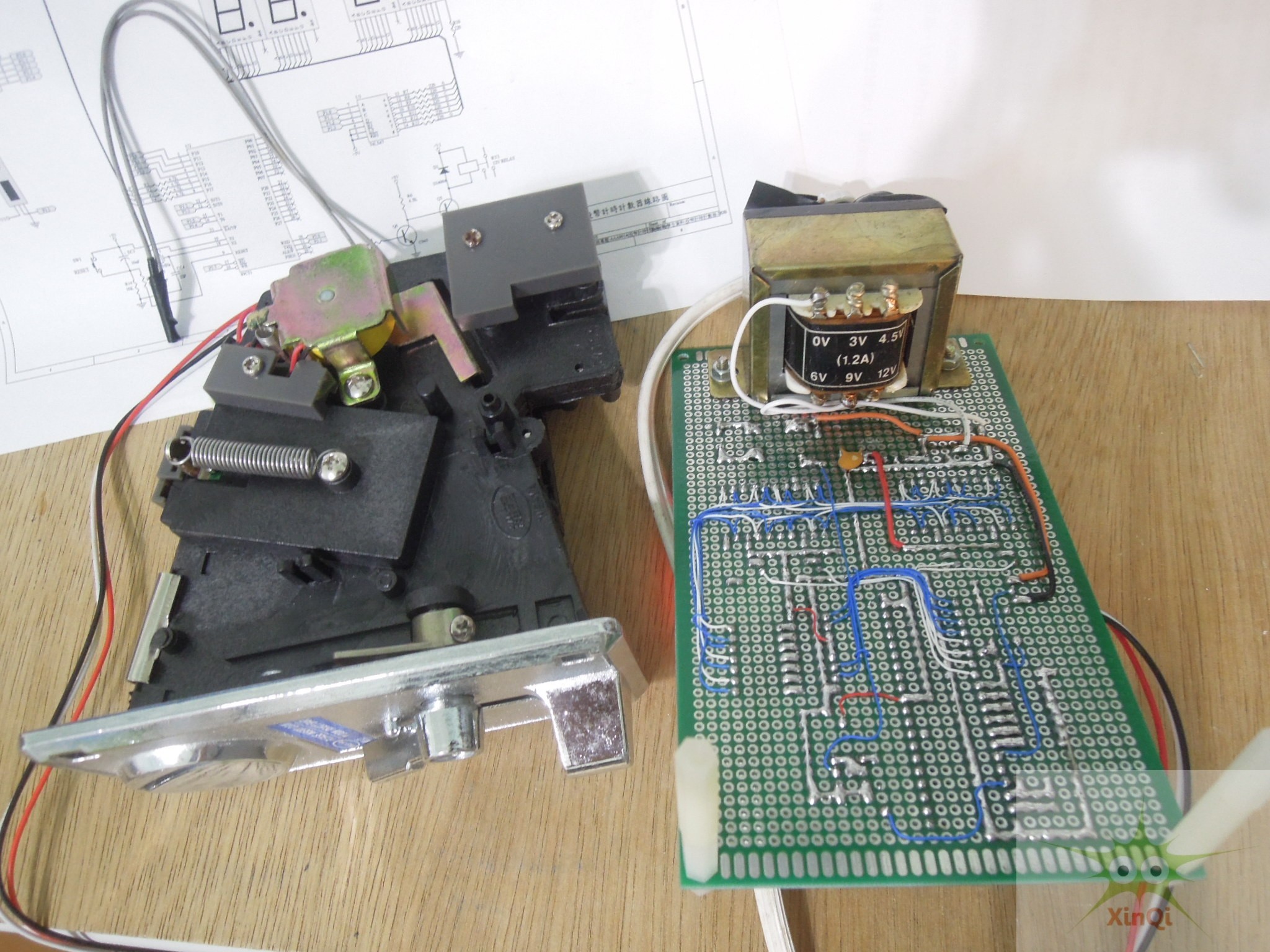

• 手工佈線焊接製作;  使用核心:Atmel  MCU (89S51) ;  使用程式語言:8051  Assembly.
• 本作品依據所提供的文件完整度,提供三種不同購買方案,請買家依照自己的需求找到最佳購買方案.
• 三種購買方案的手工作品完成度都是100%相同的.

作品功能

• 7段LED顯示器顯示投幣金額及計時時間。
• 時間以倒數計時方式顯示。
• 可設定計時時間(1~31)分鐘。
• 1組輸出RELAY,可於時間到時切斷控制信號或電源。

• ==========================================
• 詳本店 BLOG文章: 投幣計時計數器
• ==========================================
