多功能電子鐘(錶)–使用STM32F103xx

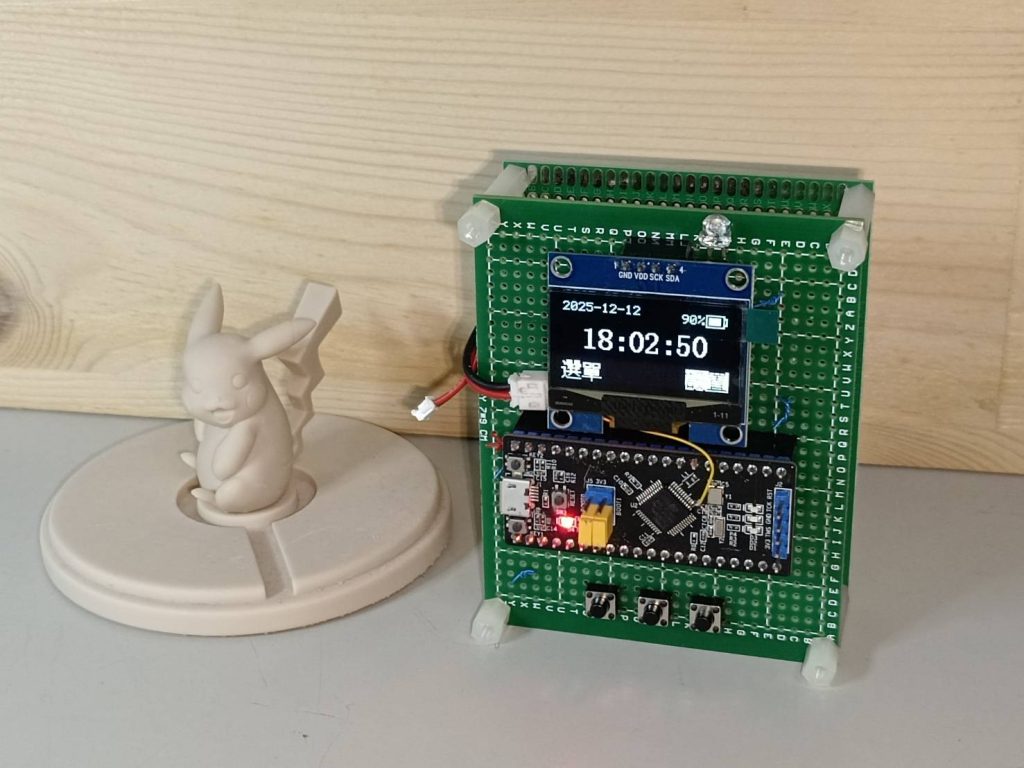

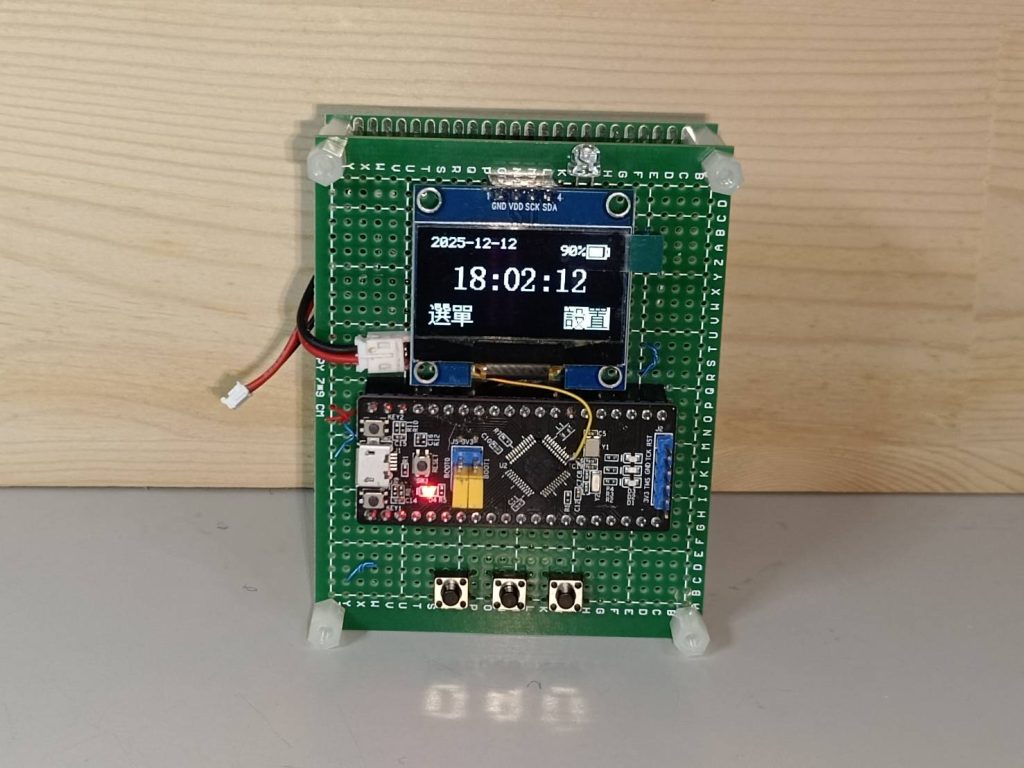

一款使用STM32F103C8T6 MCU為核心設計的多功能桌上型電子鐘,由一套學習教材的電子錶修改而來,當然也可以PCB繪板方式縮小為電子錶使用.由於此專題是手工製作,模組元件通常尺寸會較大些,所以名稱定為電子鐘較為合理.

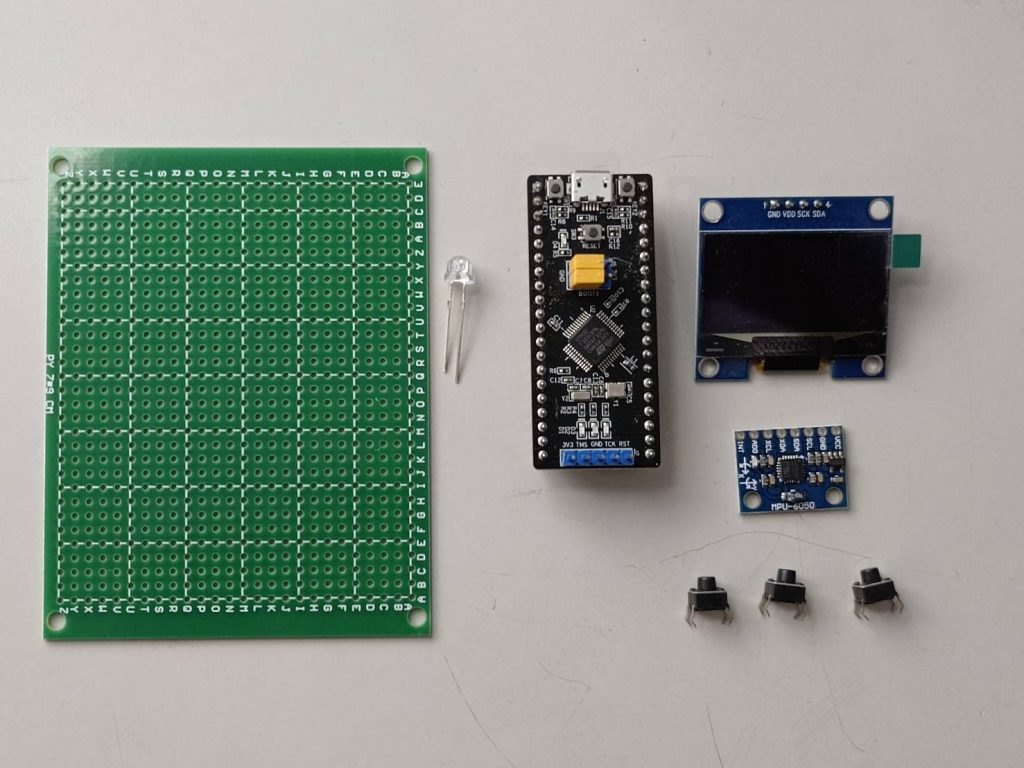

此專題採用一般容易取得的模組及元件製作,主控板為STM32F103C8T6最小核心板,一塊1.3吋OED模組,MPU6050三軸陀螺儀加速度板,充電板,外加一些周邊元件,還有一顆3.7V的鋰電池.

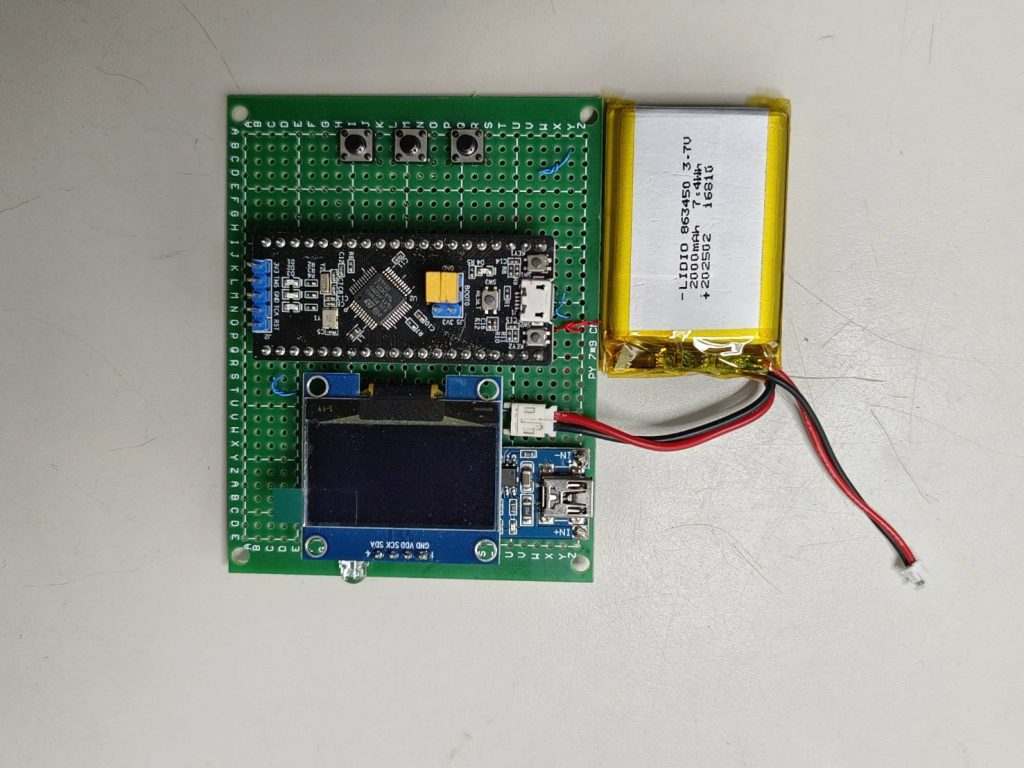

進行焊接和軟硬體測試,三個按鍵分別左(上)方向鍵,確認鍵(也做為開關機使用),右(下)方向鍵.

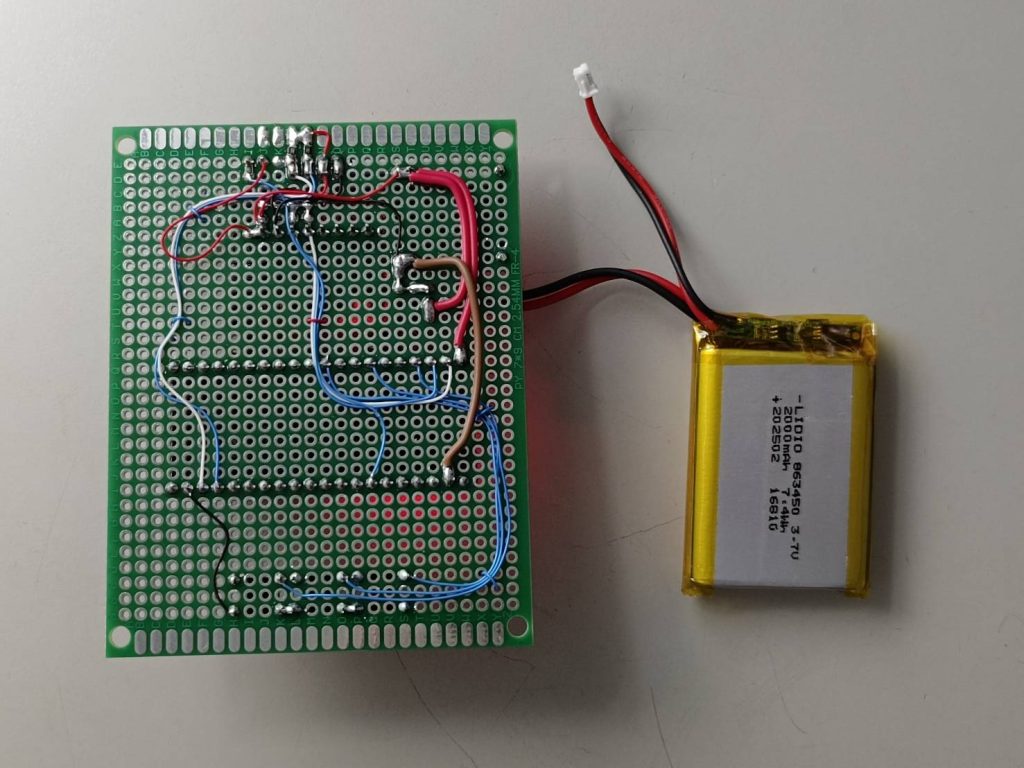

由於STM32核心板上有一些元件會占用一些I/O,有些會影響設計,需要避免使用這些I/O腳,STM32F103C8T6 BAT為腳1,核心板內置為3.3V,因為需要獨立出來使用,所興切斷PCB獨立飛線使用.(如圖黃色線)

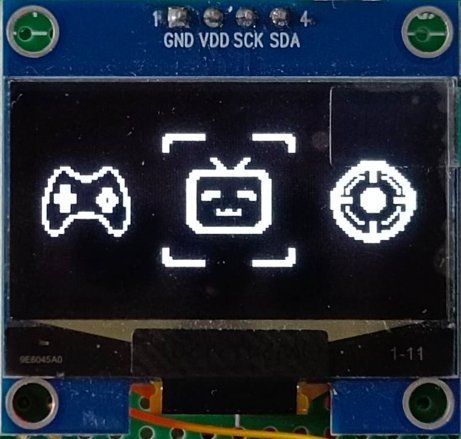

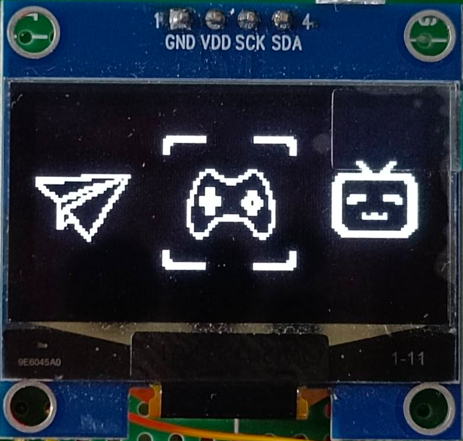

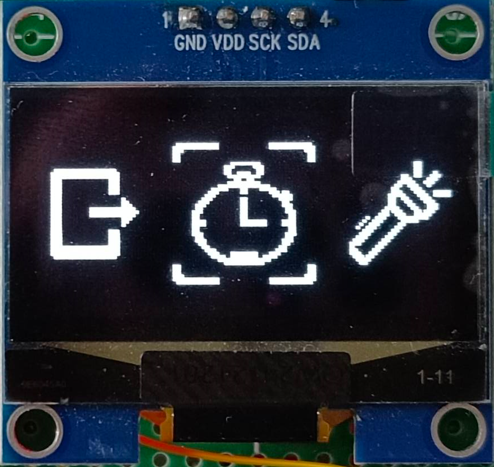

進入選單模式,目前可切換選擇碼錶,手電筒,三軸參數,遊戲(google小恐龍),表情符號,水平儀.
